蒸発器・UV洗浄・UV硬化装置
蒸発器 EWN0001
![蒸発器](https://image.jimcdn.com/app/cms/image/transf/none/path/s33409af68f17e303/image/i159f9a372a2a51dd/version/1705976330/%E8%92%B8%E7%99%BA%E5%99%A8.png)
装置仕様
型式 | EWN0001 |
定格蒸発能力 | 24L/h(清水の場合) |
貯液槽容量 | 約260L(満水時) |
外形寸法 |
横幅 1,800mm 奥行 1,500mm 高さ 1,900mm |
外形寸法 | 三相200V 60Hz 36.6KVA |
排気口 | φ200フランジ |
洗浄液の使用量削減または排水処理量削減に適した水分除去用の蒸発器です。
【特徴】
- 洗浄液や各種水溶液の水分除去
- 水系洗浄装置では避けられない排水量の削減に効果的
こちらの装置は、メーカー様向けに製作した指定の排液処理を目的とした装置となっています。
処理液にあわせたカスタマイズが可能です。
最適な装置のご提案ができますので、お気軽にご相談ください。
![蒸発器導入例](https://image.jimcdn.com/app/cms/image/transf/none/path/s33409af68f17e303/image/i371de41490eac8d1/version/1705976343/%E8%92%B8%E7%99%BA%E5%99%A8%E5%B0%8E%E5%85%A5%E4%BE%8B.jpg)

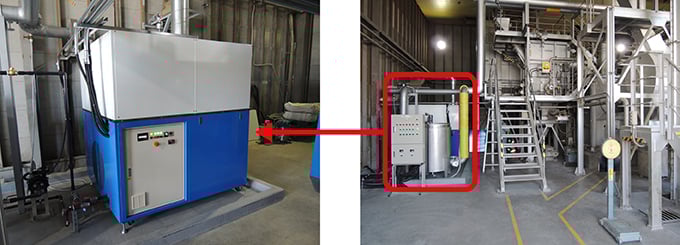

蒸発器導入事例【京セラ株式会社様】
UVオゾン洗浄改質装置 SKB1101N
低圧水銀ランプを使った小型の実験装置です。
230mm×190mmまでのワークを処理でき、持ち運びも可能、設置場所も省スペースで済む、実験用のため低価格にてご提供できます。
ワークにあわせたカスタマイズも可能です。
研究開発に最適な装置のご提案ができますので、お気軽にご相談ください。
![UV洗浄改質装置ASM1101N](https://image.jimcdn.com/app/cms/image/transf/none/path/s33409af68f17e303/image/i015405c833314cf6/version/1705976367/uv%E6%B4%97%E6%B5%84%E6%94%B9%E8%B3%AA%E8%A3%85%E7%BD%AEasm1101n.jpg)
装置仕様
型式 | SKB1101N |
外形寸法(照射器) |
横幅 300mm 奥行 330mm 高さ 355mm |
外形寸法(電源) |
横幅 185mm 奥行 525mm 高さ 150mm |
低圧水銀ランプ | 110W 1灯式 |
試料台サイズ | 230mm×190mm |
照射距離 | 10mm~100mm(棚段式) |
重量 | 照射器:8kg 電源:10kg |
電源電圧 | AC100V 50/60Hz |
生産用UVオゾン洗浄改質装置
生産用途としては、ワークサイズなどの条件に合わせたUVランプを選定し、ユニットやバッチ、コンベアタイプなど各仕様が製作可能です。

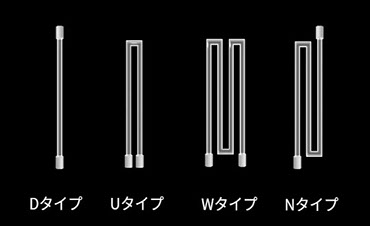

[タイプ別低圧水銀ランプ]
![UVランプ加工例](https://image.jimcdn.com/app/cms/image/transf/none/path/s33409af68f17e303/image/if93ba3e9582089b1/version/1705976396/uv%E3%83%A9%E3%83%B3%E3%83%97%E5%8A%A0%E5%B7%A5%E4%BE%8B.jpg)
[ランプユニットタイプ]
![UVランプユニットタイプ](https://image.jimcdn.com/app/cms/image/transf/none/path/s33409af68f17e303/image/i281dede73b7c1fa7/version/1705976453/uv%E3%83%A9%E3%83%B3%E3%83%97%E3%83%A6%E3%83%8B%E3%83%83%E3%83%88%E3%82%BF%E3%82%A4%E3%83%97.png)
[セミバッチタイプ]
![UVランプセミバッチタイプ](https://image.jimcdn.com/app/cms/image/transf/none/path/s33409af68f17e303/image/ic821384344f58f1f/version/1705976465/uv%E3%83%A9%E3%83%B3%E3%83%97%E3%82%BB%E3%83%9F%E3%83%90%E3%83%83%E3%83%81%E3%82%BF%E3%82%A4%E3%83%97.jpg)
[コンベアタイプ]
![UVランプコンベアタイプ](https://image.jimcdn.com/app/cms/image/transf/none/path/s33409af68f17e303/image/i406c26f8d2b51fcf/version/1705976445/uv%E3%83%A9%E3%83%B3%E3%83%97%E3%82%B3%E3%83%B3%E3%83%99%E3%82%A2%E3%82%BF%E3%82%A4%E3%83%97.jpg)

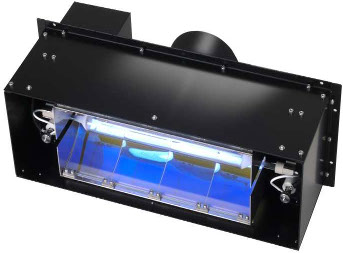

UV硬化装置 MDT1500C1N-56
装置仕様
型式 | MDT1500C1N-56 |
ランプ出力 | 1.5KW 120W/cm |
発光長 | 125mm |
電源電圧 | 単相200V 15A |
![UV硬化ランプ](https://image.jimcdn.com/app/cms/image/transf/none/path/s33409af68f17e303/image/icfa2fad58f41e952/version/1705976499/uv%E7%A1%AC%E5%8C%96%E3%83%A9%E3%83%B3%E3%83%97.jpg)
![UV硬化装置](https://image.jimcdn.com/app/cms/image/transf/none/path/s33409af68f17e303/image/idacfd9a78a6c1262/version/1705976484/uv%E7%A1%AC%E5%8C%96%E8%A3%85%E7%BD%AE.png)
光重合剤が含まれたコート液の硬化には、UV硬化装置が必要になります。
UV硬化装置の構成は、UVランプ、照射器、電源、冷却装置から構成されています。
用途や生産条件などによっては、搬送装置やバッチ処理用の遮光ボックスなどと組み合わせて使用する場合もあります。
ワークにあわせたカスタマイズも可能です。
研究開発に最適な装置のご提案ができますので、お気軽にご相談ください。

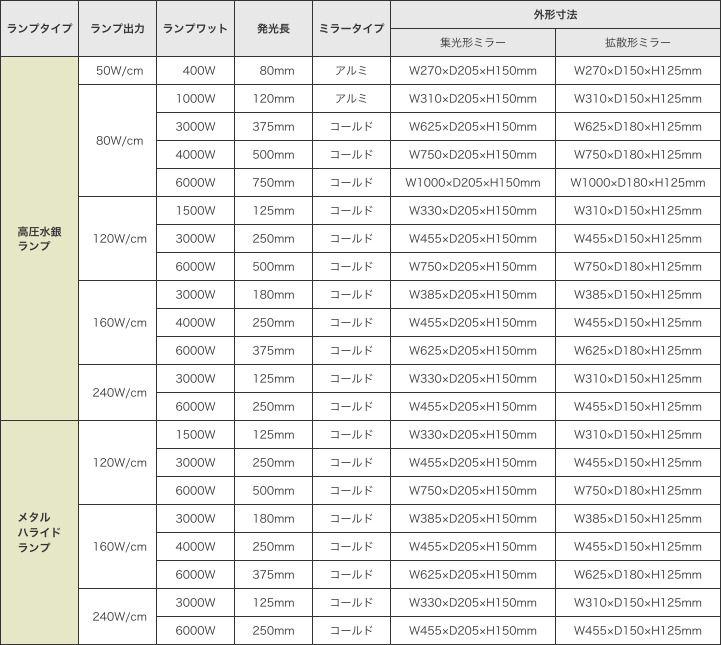

![UV硬化ランプ仕様](https://image.jimcdn.com/app/cms/image/transf/none/path/s33409af68f17e303/image/i15a96b3aea9938e9/version/1705976529/uv%E7%A1%AC%E5%8C%96%E3%83%A9%E3%83%B3%E3%83%97%E4%BB%95%E6%A7%98.jpg)
UV硬化ランプを使用したUVキュア装置化の製作例
研究向け小型装置から量産に対応した大型生産装置まで製作可能です。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s33409af68f17e303/image/i6db01ae0c44d67bb/version/1707122875/image.jpg)
製作例は、ワーク吊り下げ昇降式のUVキュア装置になります。
ランプをワーク両面より照射し、ランプ距離と昇降速度を変更することで、UV硬化樹脂を硬化させるための積算光量を得ることができます。
ワークサイズやUV硬化樹脂の積算光量に合わせた装置をご提案できますので、お気軽にご相談ください。

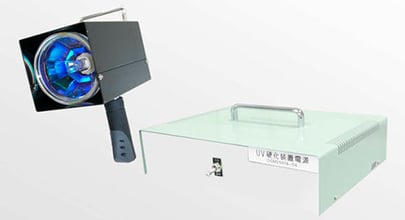

ハンディタイプUV硬化装置
![ハンディタイプUV硬化装置](https://image.jimcdn.com/app/cms/image/transf/dimension=405x10000:format=jpg/path/s33409af68f17e303/image/i27738fe617d54b79/version/1705976550/%E3%83%8F%E3%83%B3%E3%83%87%E3%82%A3%E3%82%BF%E3%82%A4%E3%83%97uv%E7%A1%AC%E5%8C%96%E8%A3%85%E7%BD%AE.jpg)
※ランプ選定は、高圧水銀またはメタルハライドランプのどちらかを選んでいただきます。
クラス最小・最軽量
簡単に持ち運べる軽量なハンディタイプのUV硬化装置です。
![UVランプ照射](https://image.jimcdn.com/app/cms/image/transf/none/path/s33409af68f17e303/image/iac947d9a4c01b0c0/version/1705976603/uv%E3%83%A9%E3%83%B3%E3%83%97%E7%85%A7%E5%B0%84.jpg)
ハイパワーランプで高照度照射が可能
コンパクトながらランプ出力120/cmのUVランプ
1.5KWクラスのUVランプと同等レベルの高いUV照度を持ち合わせ
ています。
平均寿命は連続点灯で1,000時間と長寿命です。
![ハンディUVランプ](https://image.jimcdn.com/app/cms/image/transf/none/path/s33409af68f17e303/image/i25555730abef1d7f/version/1705976574/%E3%83%8F%E3%83%B3%E3%83%87%E3%82%A3uv%E3%83%A9%E3%83%B3%E3%83%97.jpg)
ピーク照度を重視した集光型ミラーを採用
高い紫外線照度をえることができるピーク照度を重視した集光型ミ
ラーをし、紫外線だけを効率よく反射させることができ、その上熱
の原因となる赤外線を透過することができるコールドミラーを搭載
しています。
[集光ミラーイメージ]
![集光ミラーイメージ](https://image.jimcdn.com/app/cms/image/transf/none/path/s33409af68f17e303/image/i59be2e7c910395e9/version/1705976620/%E9%9B%86%E5%85%89%E3%83%9F%E3%83%A9%E3%83%BC%E3%82%A4%E3%83%A1%E3%83%BC%E3%82%B8.jpg)
[照度データ]
![ランプ照度データ](https://image.jimcdn.com/app/cms/image/transf/none/path/s33409af68f17e303/image/id7a029fb9615bad0/version/1705976640/%E3%83%A9%E3%83%B3%E3%83%97%E7%85%A7%E5%BA%A6%E3%83%87%E3%83%BC%E3%82%BF.jpg)

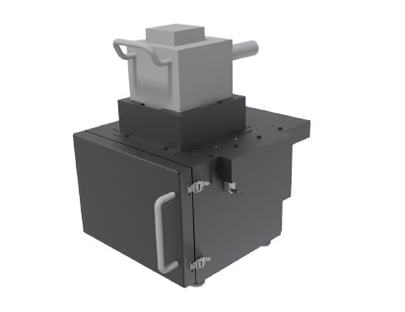

ハンディUV硬化装置用キュアボックス
![UV硬化装置用キュアボックス](https://image.jimcdn.com/app/cms/image/transf/dimension=405x10000:format=jpg/path/s33409af68f17e303/image/ic8586202d67e40a7/version/1705976662/uv%E7%A1%AC%E5%8C%96%E8%A3%85%E7%BD%AE%E7%94%A8%E3%82%AD%E3%83%A5%E3%82%A2%E3%83%9C%E3%83%83%E3%82%AF%E3%82%B9.jpg)
ハンディUV硬化装置用の専用キュアボックスです。
スライドシャッター機構と強制排気送風機内蔵となっています。
10mmピッチの高さ調整機構とワークセット台付き
装置サイズ:W305mm×D350mm×H408mm
※UVランプ使用時のサイズ
スタンドアローンUV硬化装置
[卓上バッチタイプ]
ランプ出力が、80W/cmと120W/cmの2種類から選べる卓上バッチタイプのUV硬化装置です。
![UVランプ卓上バッチタイプ](https://image.jimcdn.com/app/cms/image/transf/none/path/s33409af68f17e303/image/i55bd18d4bda35d5a/version/1705976689/uv%E3%83%A9%E3%83%B3%E3%83%97%E5%8D%93%E4%B8%8A%E3%83%90%E3%83%83%E3%83%81%E3%82%BF%E3%82%A4%E3%83%97.jpg)

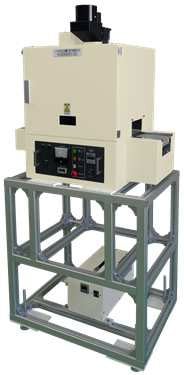

[卓上コンベアタイプ]
ランプ出力が、80W/cmと120W/cmの2種類から選べる卓上コンベアタイプのUV硬化装置です。
![UVランプ卓上コンベアタイプ](https://image.jimcdn.com/app/cms/image/transf/none/path/s33409af68f17e303/image/i52439d2b4787c592/version/1705976705/uv%E3%83%A9%E3%83%B3%E3%83%97%E5%8D%93%E4%B8%8A%E3%82%B3%E3%83%B3%E3%83%99%E3%82%A2%E3%82%BF%E3%82%A4%E3%83%97.jpg)
