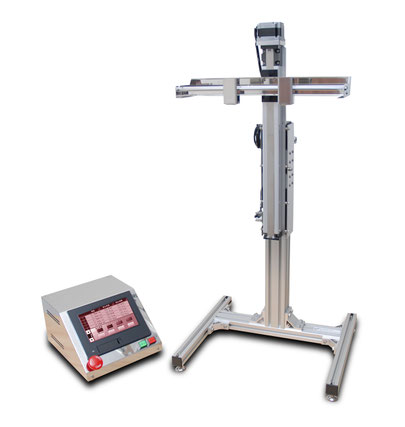

実験用ディップコーティング装置
卓上型実験用ディップコーティング装置のスタンダードタイプのディップコーター
【特徴】
小型軽量で使いやすく、様々な諸条件を簡単にタッチパネルから入力することが可能
入力内容は主に速度・停止位置・停止時間の3点
ワークと液槽をセットした状態でタッチパネル操作による位置合わせができるティーチング機能やワーク毎に条件を切り替えることができるレシピ機能、加減速運転ができるリニアモードが標準装備
これからディップコーティングをはじめる方から小ロットの製品製作まで幅広く対応可能なスタンダードモデル
ワークにあわせたカスタマイズも可能です。
研究開発に最適な装置のご提案ができますので、お気軽にご相談ください。
型式 | DC250S | DC350S | DC550S | DC700S |
本体材質 | アルミ、ステンレスなど | |||
外形寸法(本体) |
横幅 400mm 奥行 350mm 高さ 705mm |
横幅 405mm 奥行 400mm 高さ 905mm |
横幅 600mm 奥行 450mm 高さ 1,305mm |
横幅 800mm 奥行 500mm 高さ 1,705mm |
外形寸法(コントロールボックス) |
横幅 240mm 奥行 284mm 高さ 164.5mm |
|||
重量(本体) | 15kg | 18.5kg | 24kg | 38kg |
重量(コントロールボックス) | 5kg | |||
使用可能ストローク | 240mm | 340mm | 540mm | 690mm |
耐荷重(ワーク重量) | 1kg | |||
処理速度 | 0.01mm/s~60mm/s ※0.01mm/s単位の切替 | |||
プログラム数 | 8プログラム | |||
設定ポイント数 | 10ポイント | |||
停止時間 | 0s~999.9s | |||
繰り返し機能 | 1回~998回 | |||
主な機能 | 加減速運転(リニアモード)、ティーチング機能、シミュレーション機能、緊急停止機能 | |||
操作方法 | タッチパネル | |||
専用治具 | 1本(PPクリップ2個付き) | |||
電源電圧 | AC100V 1A以下 |

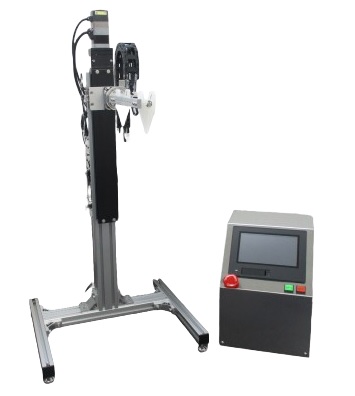

昇降・回転付き2軸タイプ DC300S2
卓上型ディップコーター
![卓上ディップコーター2軸タイプ](https://image.jimcdn.com/app/cms/image/transf/dimension=345x10000:format=jpg/path/s33409af68f17e303/image/ib9d0eb4897eb56b1/version/1706002900/%E5%8D%93%E4%B8%8A%E3%83%87%E3%82%A3%E3%83%83%E3%83%97%E3%82%B3%E3%83%BC%E3%82%BF%E3%83%BC2%E8%BB%B8%E3%82%BF%E3%82%A4%E3%83%97.jpg)
【特徴】
平板以外の湾曲形状のワークに対して、通常の引き上げ処理を行った場合、表裏で膜厚が違うことや段差などに液が溜まりうまくコーティングできないことがあります。
昇降・回転の2軸を使うことで、引き上げながらワークに角度をつけるという動作が可能となり、均一な膜厚に近づけることができる実験用装置です。
湾曲しているワークや複雑形状のワークなどのディップコーティングを検討されている方に最適なモデルです。
ワークにあわせたカスタマイズが可能です。
研究開発に最適な装置のご提案ができますので、お気軽にご相談ください。
型式 | DC300S2 |
本体材質 | アルミ、ステンレスなど |
外形寸法(本体) |
横幅 350mm 奥行 500mm 高さ 912.5mm |
外形寸法(コントロールボックス) |
横幅 433mm 奥行 451mm 高さ 252mm |
重量(本体) | 20kg |
重量(コントロールボックス) | 8kg |
使用可能ストローク | 300mm |
耐荷重(ワーク重量) | 1kg |
処理速度 |
0.01mm/s~30mm/s ※0.01mm/s単位の切替 |
回転速度 |
0.1degree/s~20degree/s ※0.1degree/s単位の切替 |
プログラム数 | 8プログラム |
設定ポイント数 | 10ポイント |
停止時間 | 0s~999.9s |
繰り返し機能 | 1回~998回 |
主な機能 | 加減速運転(リニアモード)、2軸同期運転、制御ティーチング機能、シミュレーション機能、緊急停止機能 |
操作方法 | タッチパネル |
専用治具 | 1本(SUSクリップ2個付き) |
電源電圧 | AC100V 2A以下 |
パルプコーター®
品名 | パルプコーター |
本体材質 | アルミ、ステンレス、塩ビなど |
外形寸法(本体) |
横幅 1,030mm 奥行 750mm 高さ 1,510mm ※付帯設備除く |
外形寸法(コントロールボックス) |
横幅 252mm 奥行 380mm 高さ 269mm |
重量(本体) | 30kg |
重量(コントロールボックス) | 5kg |
処理速度 |
0.1mm/s~50mm/s ※0.1mm/s単位の切替 |
液吐出ポンプ | 流量:15L/min 揚程:6.5m |
ブロー用高圧送風機 | 風量:2.4㎥/min 静圧:6.86kPa |
プログラム数 | 4プログラム |
設定ポイント数 | 8ポイント |
主な機能 | ティーチング機能、緊急停止機能 |
操作方法 | タッチパネル |
専用治具 | 1本(SUSクリップ2個付き) |
電源電圧 | AC100V 15A以下 |
![パルプコーター(パルプモールド)](https://image.jimcdn.com/app/cms/image/transf/dimension=405x10000:format=jpg/path/s33409af68f17e303/image/ifcce1620c0ca8cdb/version/1706002951/%E3%83%91%E3%83%AB%E3%83%97%E3%82%B3%E3%83%BC%E3%82%BF%E3%83%BC-%E3%83%91%E3%83%AB%E3%83%97%E3%83%A2%E3%83%BC%E3%83%AB%E3%83%89.jpg)
【特徴】
使い捨て容器の「脱プラスチック化」として注目を集めているパルプモールド
本装置は、パルプモールドへの耐水・耐熱・耐油コーティングを目的とした装置となっています。
利用シーン(耐水・耐熱・耐油が必要な場所)別に応じて機能性を付加することを目的とした従来のディップコーティングとは違う新しい手法のコーティング装置です。
ワークにあわせたカスタマイズが可能です。
研究開発に最適な装置のご提案ができますので、お気軽にご相談ください。
※PULPCOATER、パルプコーターは株式会社エコートプレシジョンの商標または登録商標です。
高耐荷重タイプ FD250W
卓上型ディップコーター
![卓上型ディップコーター(高耐荷重)](https://image.jimcdn.com/app/cms/image/transf/none/path/s33409af68f17e303/image/i93fa74db9723af7b/version/1705974397/%E5%8D%93%E4%B8%8A%E5%9E%8B%E3%83%87%E3%82%A3%E3%83%83%E3%83%97%E3%82%B3%E3%83%BC%E3%82%BF%E3%83%BC-%E9%AB%98%E8%80%90%E8%8D%B7%E9%87%8D.png)
【特徴】
標準仕様の実験用ディップコーティング装置は耐荷重1kg程度ですが、耐荷重タイプでは、ワーク重量が10kgまでのディップコーティングが可能な装置です。
比重の大きい金属などの重量物のディップコーティングを検討されている方に最適なモデルです。
こちらの装置は、メーカー様向けに製作した装置となっております。
ワークにあわせたカスタマイズが可能です。
研究開発に最適な装置のご提案ができますので、お気軽にご相談ください。
型式 | FD250W |
本体材質 | アルミ、ステンレスなど |
外形寸法(本体) |
横幅 800mm 奥行 700mm 高さ 760mm |
外形寸法(コントロールボックス) |
横幅 350mm 奥行 285mm 高さ 257mm |
重量(本体) | 25kg |
重量(コントロールボックス) | 8kg |
使用可能ストローク | 250mm |
耐荷重(ワーク重量) | 10kg |
処理速度 |
0.01mm/s~20mm/s ※0.01mm/s単位の切替 |
プログラム数 | 8プログラム |
設定ポイント数 | 10ポイント |
停止時間 | 0s~999.9s |
繰り返し機能 | 1回~998回 |
主な機能 | 加減速運転(リニアモード)、ティーチング機能、シミュレーション機能、緊急停止機能 |
操作方法 | タッチパネル |
専用治具 | 1本(SUSクリップ2個付き) |
電源電圧 | AC100V 2A以下 |
カスタマイズ装置事例
液循環・風防ボックス付きタイプ FD200C2
実験用ディップコーティング装置にFFU付風防ボックスと液循環槽を搭載した装置です。
小ロットの生産に適したモデルになっています。
![液循環風防付きディップコーター](https://image.jimcdn.com/app/cms/image/transf/dimension=405x10000:format=png/path/s33409af68f17e303/image/i7b6037d5a3c698d9/version/1705974425/%E6%B6%B2%E5%BE%AA%E7%92%B0%E9%A2%A8%E9%98%B2%E4%BB%98%E3%81%8D%E3%83%87%E3%82%A3%E3%83%83%E3%83%97%E3%82%B3%E3%83%BC%E3%82%BF%E3%83%BC.png)
型式 | FD250C2 |
本体材質 | アルミ、ステンレスなど |
外形寸法(本体) |
横幅 900mm 奥行 832mm 高さ 952mm ※付帯設備除く |
使用可能ストローク | 200mm |
処理速度 |
0.01mm/s~20mm/s ※0.01mm/s単位の切替 |
プログラム数 | 8プログラム |
設定ポイント数 | 10ポイント |
液循環槽 | SUS304 4面オーバーフロー |
循環ポンプ |
マグネットポンプ ダイヤフラムポンプなど |
フィルター |
PPカートリッジフィルター 1μm~10μm |
主な機能 | 加減速運転(リニアモード)、ティーチング機能、シミュレーション機能、緊急停止機能 |
操作方法 | タッチパネル |
専用治具 | 1本(SUSクリップ2個付き) |
電源電圧 | AC100V 5A以下 |
超音波機能付きタイプ H550SBY
ワークに対して微細部への液浸透を目的とした超音波機能を搭載した装置です。
穴あきワークなどへディップコーティングをしたい方に適したモデルになっています。
![超音波機能付きディップコーター](https://image.jimcdn.com/app/cms/image/transf/dimension=183x10000:format=png/path/s33409af68f17e303/image/if3e64f61c75773f5/version/1705974440/%E8%B6%85%E9%9F%B3%E6%B3%A2%E6%A9%9F%E8%83%BD%E4%BB%98%E3%81%8D%E3%83%87%E3%82%A3%E3%83%83%E3%83%97%E3%82%B3%E3%83%BC%E3%82%BF%E3%83%BC.png)
型式 | H550SBY |
本体材質 | アルミ、ステンレス、PVC、FEPなど |
外形寸法(本体) |
横幅 1,300mm 奥行 1,000mm 高さ 1,800mm |
使用可能ストローク | 670mm |
処理速度 |
0.1mm/s~30mm/s ※0.1mm/s単位の切替 |
プログラム数 | 8プログラム |
設定ポイント数 | 10ポイント |
液循環槽 | SUS304 4面オーバーフロー |
循環ポンプ | マグネットポンプ |
フィルター |
PPカートリッジフィルター 0.4μm |
超音波機能 | 40kHz 330W |
雰囲気制御 | コーティング室へのN2パージ機能 |
主な機能 | ティーチング機能、緊急停止機能 |
操作方法 | タッチパネル |
電源電圧 | 三相200V |
こちらの装置は、メーカー様向けに製作した装置となっております。
ワークやコート液にあわせたカスタマイズが可能です。
研究開発に最適な装置のご提案ができますので、お気軽にご相談ください。
