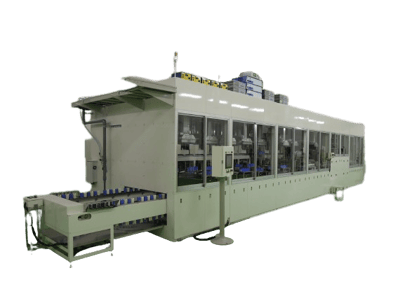

全自動ディップコーター H700S-HCSS
全自動ディップコーター（大ワーク用）
装置構成
| 洗浄工程 |
中性洗剤超音波洗浄2槽 純水超音波温純水リンス4槽 温純水低速引上げ槽 熱風乾燥 冷却処理 |
| コーティング工程 |
コーティング槽：2槽 液循環・液温管理・液濃度管理 |
| 乾燥工程 |
熱風乾燥 UV硬化 |
| その他 |
安全増防爆対応 クリーン仕様 |
ディップコーティングに必要なウェット洗浄からディップコーティング・プレ乾燥工程までの一連の動作を全自動化したディップコーターです。
また立体形状のワークへ対応するため昇降・傾斜による2軸引き上げ処理が可能となっています。
【特徴】

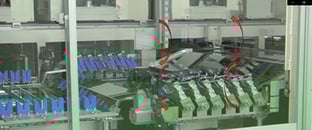

6本の専用治具を同時に傾斜させながら引き上げることで、複数枚の立体形状ワークに均一なコート膜を形成することができます。
【対象ワーク】
- 樹脂射出成型品
- W1000mm×H300mm
詳細仕様
| 中性洗剤洗浄 | 中性+超音波（25kHz）+揺動+温水50℃ |
| 中性洗剤洗浄 | 中性+超音波（25kHz）+揺動+温水50℃ |
| 純水リンス処理 | 超音波（25kHz）+揺動+温純水40℃ |
| 純水リンス処理 | 超音波（40/100kHz）+揺動+温純水40℃ |
| 純水リンス処理 | 超音波（40kHz）+揺動+温純水50℃ |
| 純水リンス処理 | 超音波（40kHz）+揺動+温純水50℃ |
| 温純水引き上げ処理 | 温純水60℃+低速傾斜引き上げ処理 |
| 熱風乾燥処理 | 熱風循環80℃+耐熱HEPAフィルタ |
| 冷却処理 | 送風乾燥+HEPAフィルタ |
| ディップ処理 | 引き上げ速度0.1～50mm/sec+傾斜引き上げ処理+リニア引き上げ処理 |
| 熱風乾燥処理 | 熱風循環100℃+耐熱HEPAフィルタ |
| 冷却処理 | 送風乾燥+HEPAフィルタ |
| UV硬化処理 | 高圧水銀ランプ |
| 安全増防爆対策 |
自動消火設備 ガス検知器 局所エアパージ 安全増防爆機器 バリアリレー 局所排気など |
